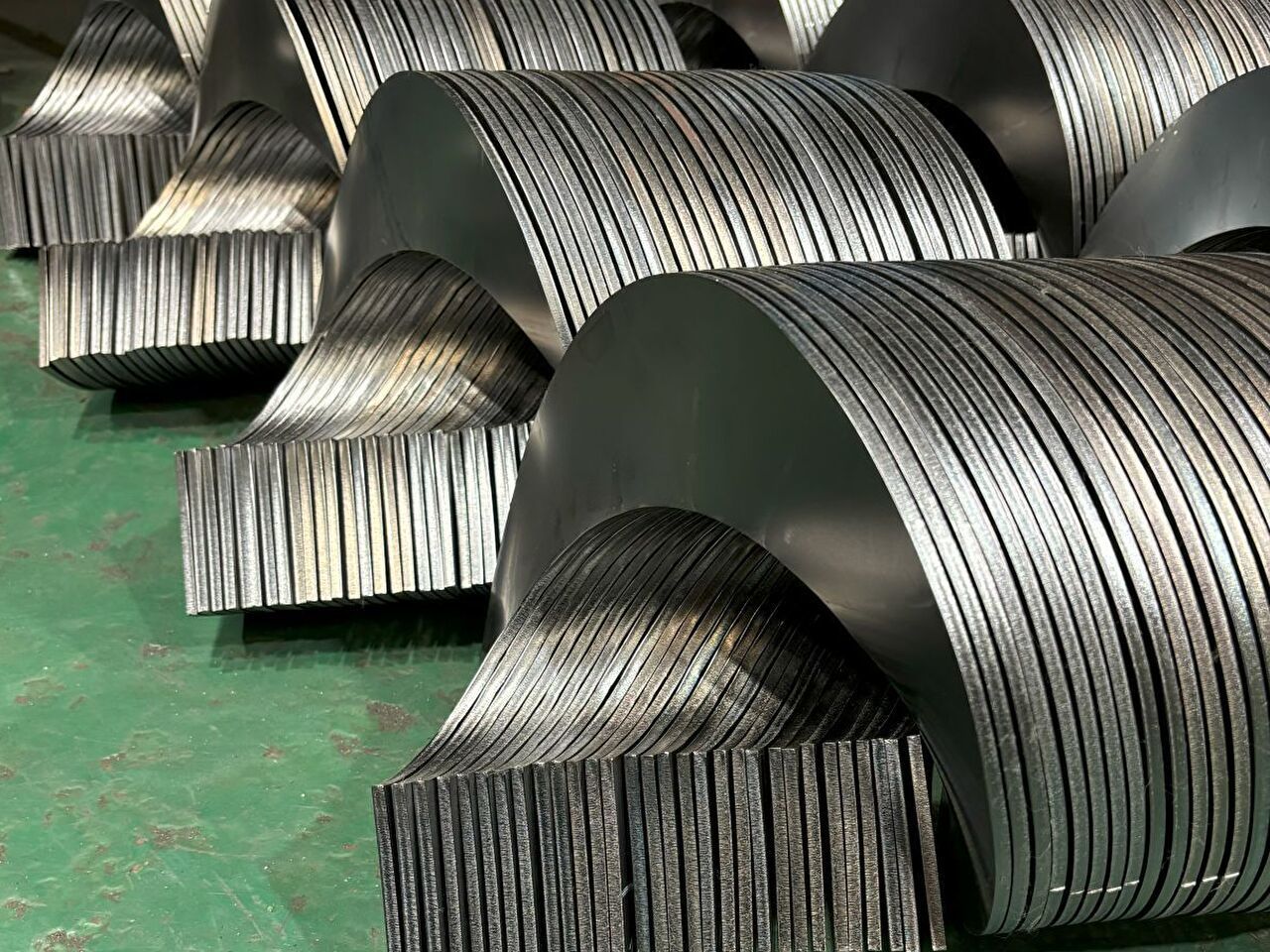

スクリュー羽根曲げ
スクリュー羽根曲げは全て内作となります。
自社専用機で曲げる為、
納期や細かなご要望にも対応が可能です。
※板厚(ｔ)×内径(Φ)×外径(Φ)×ピッチ(ｐ)
SS400ｘ6ｔｘ216.3Φ✕350Φｘ300ｐ右巻
大量のご発注にも対応可能
SS400ｘ6ｔｘ150Φ✕300Φｘ200ｐ右・左巻
汎用タイプで羽根は消耗品として取替え
SUS304ｘ19tｘ250Φｘ550Φｘ400ｐ右巻
高温のスクリューに使用される
SUS304x25ｔx216.3Φx450Φx500ｐ
20ｔ超えの厚板も自社で曲げが可能
SS400ｘ3.2tｘ48.6Φｘ250Φｘ200ｐ左巻
羽根同士を予め溶接で接合して納品
溶接ビードはカットも可能
SUS304ｘ6ｔｘ216.3Φ✕650Φｘ500ｐ
軸に溶接するだけで済むので、
現場での作業効率アップ
SUS304 食品機械用スクリュー(バフ研磨仕上げ)
攪拌用スクリュー羽根
曲げ⇒TIG溶接⇒バフと自社で一貫して製作可能
搬送用スクリュー羽根
食品のみならず、薬品にも使用される
特殊形状の羽根
特殊形状リボンスクリュー（内側リブ）
この形状で曲げが可能。リブ溶接の手間が省ける。
特殊形状リボンスクリュー
この形状で曲げが可能。外径切削の手間が省ける。
羽根硬化肉盛り
硬化肉盛付きスクリュー羽根
無垢の軸と肉盛羽根で耐久性の高いスクリュー
分割式スクリュー羽根(パイプ付)
分割タイプは現場での作業効率アップ
硬化肉盛付き大型スクリュー羽根
半割りタイプは現場での取付けが簡単
硬化肉盛付き半割スクリュー羽根
筋盛り、全面盛りなどご要望に合わせて仕上げます

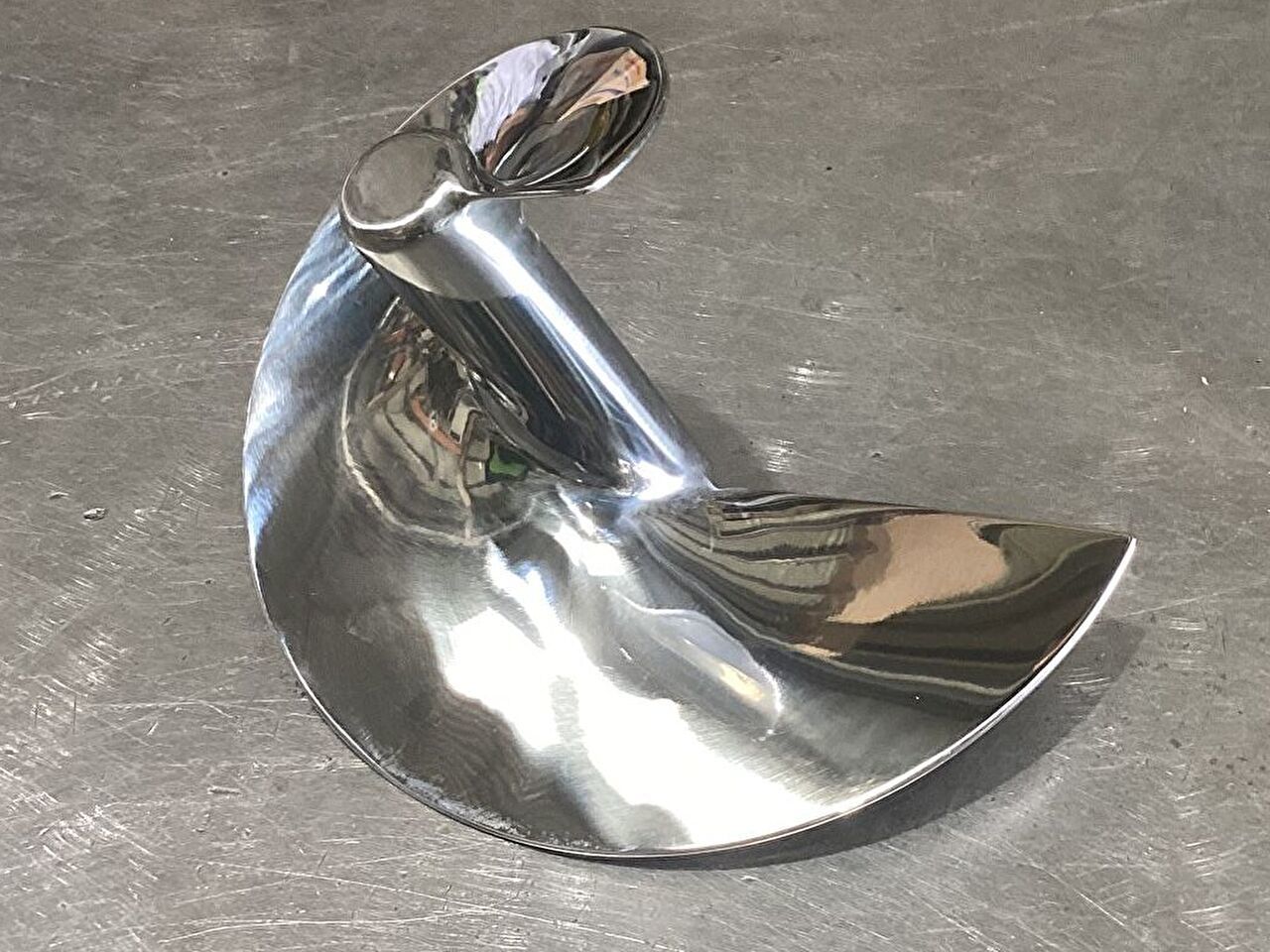

プロペラタイプのスクリュー羽根
正面から撮影
撹拌機に使用する三条羽根のスクリュー
側面から撮影
バランスが良く、安定して搬送する事が可能
SUS304 内径テーパー羽根(食料品機械に使用)
内径テーパーの場合も1枚ずつ曲げ
社内治具にてサイズチェック
分割式羽根 現地組立式
大型の為、半割にて羽根曲げを実施
パイプと内羽根は溶接、外羽根はボルト取り。
